Astigmatisme et courbure de champ

Résumé

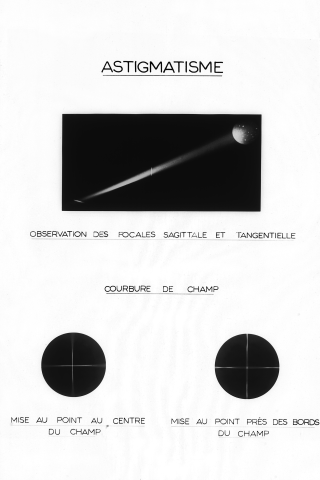

Des rayons parallèles tombent sur une lentille O et font un angle notable avec l'axe. Tous les rayons émergents sont tangents à une caustique à deux nappes distinctes issues respectivement des nappes sagittales et tangentielles de l'aberration sphérique. Lorsque l'ouverture de la pupille est petite, les fragments de caustique sont assimilables à leur plan tangent et leurs sections par un plan sont des segments de droites (focale tangentielle T, focale sagittale S (voir Figure-Principe)). Si (teta) varie, S et T décrivent des surfaces courbes. La meilleure image d'un objet ponctuel, située à mi-distance de S et T, décrit une surface courbe. On a de la courbure de champ. Les images sont extraites de l'Atlas de phénomènes d'optique. Édition Springer-Verlag New-York ISBN 0-387-05366-2

Dates et versions

sfo-00599930 , version 1 (11-06-2011)
sfo-00599930 , version 2 (13-07-2011)

Identifiants

  • HAL Id : sfo-00599930 , version 1

Citer

Michel Cagnet, Maurice Françon, Jean Claude Thrierr. Astigmatisme et courbure de champ. 2011. ⟨sfo-00599930v1⟩
