Diffraction à l'infini par 2 fentes

Résumé

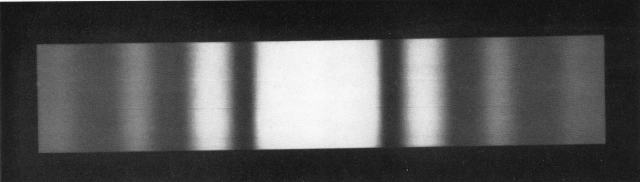

Soit S une fente émettant de la lumière monochromatique de longueur d'onde λ. L'objectif O en donne une image dans le plan π. Si l'objet est recouvert d'un diaphragme percé d'une fente parallèle à S on obtient une figure de diffraction classique. Si le diaphragme est percé de 2 fentes les interférences sont modulées par la figure de diffraction. Si les fentes sont très fines et rapprochées on ne voit pratiquement que les franges dans la partie centrale de la figure de diffraction. Ce sont les franges d'Young. Soit γ l'angle sous lequel on voit chaque fente depuis C et η l'angle sous lequel on voit depuis ce même point la distance qui sépare les milieux des deux fentes. La répartition des éclairements E le long de Cz est donnée par le carré du produit d'un sinus cardinal d'argument γz/λ et un cosinus d'argument πηz/ λ. Planche18_1 : Figure de diffraction donnée par une fente. Planche18_2 : Figure de diffraction donnée par deux fentes. Planche18_3 : Partie centrale de la figure précédente (franges d'Young). Les images sont extraites de l'Atlas de phénomènes d'optique. Édition Springer-Verlag Berlin-Göttingen-Heidelberg 1962.

Dates et versions

sfo-00608261 , version 1 (13-07-2011)

Identifiants

  • HAL Id : sfo-00608261 , version 1

Citer

Michel Cagnet, Maurice Françon, Jean Claude Thrierr. Diffraction à l'infini par 2 fentes. 2011. ⟨sfo-00608261⟩
