Surfaces d'onde à l'intérieur d'un prisme de Wollaston

2008-07-13

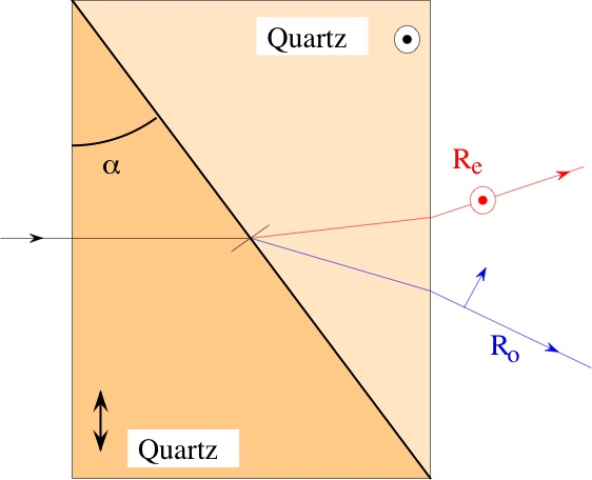

Description : Un prisme de Wollaston est constitué de deux prismes à angle droit taillés dans le même cristal en général du quartz. Les deux prismes sont taillés parallèlement au dioptre d'entré pour le premier et au dioptre de sortie pour le second. Les deux axes optiques sont perpendiculaires entre eux. Le plan (x, y) perpendiculaire aux arêtes du prisme de Wollaston est plan d'incidence et plan de figure. Représentation des surfaces d'onde en 3D : Le prisme hachuré de couleur verdâtre correspond au prisme de gauche de la première figure. La sphère en maillage mauve correspond à la surface d'onde relative au rayon ordinaire dans le quartz. L'ellipsoïde de couleur rouge correspond à la surface d'onde relative au rayon extraordinaire dans le premier prisme en quartz. Cette surface d'onde est à l'intérieur de la surface d'onde ordinaire car le quartz est un cristal positif. Elle tangente à la sphère suivant la direction de l'axe optique. L'ellipsoïde de couleur or correspond à la surface d'onde relative au rayon extraordinaire dans le second prisme en quartz. Comme précédemment, cette surface d'onde est à l'intérieur de la surface d'onde ordinaire puisque le second prisme est aussi en quartz. Par contre la direction de tangence a changé puisque les directions des deux axes optiques des prismes sont orthogonales entre elles. L'animation permet d'observer le prisme de Wollaston sous différents angles de vue. La dernière prise de vue correspond à la figure.
