Etude des aberrations par la méthode de Twyman. Coma du 3ème ordre.

Résumé

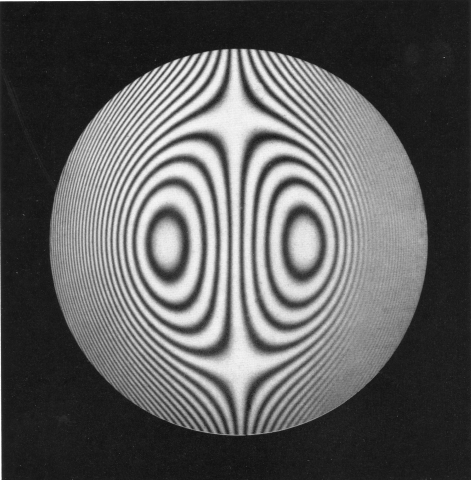

Le montage est le même que celui illustré pour l'aberration sphérique du 3ème ordre. L'objectif utilisé (Van Heel) est corrigé de l'aberration sphérique et légèrement incliné par rapport à l'axe. Suivant la position du miroir M par rapport à la tache comatique produite par l'objectif O1 on observe les aspects montrés par les différentes images (Planche14_1 à Planche14_3). L'écart entre Σ' et Σ'' varie comme la 3ème puissance de la distance à l'axe (voir la figure de principe). Planche14_1 : Aspect de la surface d'onde lorsque le centre du miroir M est situé dans la tache comatique. Planche14_2 : Aspect de la surface d'onde lorsque le centre du miroir M coïncide avec l'image paraxiale. Planche14_3 : Aspect de la surface d'onde lorsque le centre du miroir M est situé en dehors du plan méridien. Les images sont extraites de l'Atlas de phénomènes d'optique. Édition Springer-Verlag Berlin-Göttingen-Heidelberg 1962.

Dates et versions

sfo-00608225 , version 1 (12-07-2011)

Identifiants

  • HAL Id : sfo-00608225 , version 1

Citer

Michel Cagnet, Maurice Françon, Jean Claude Thrierr. Etude des aberrations par la méthode de Twyman. Coma du 3ème ordre.. 2011. ⟨sfo-00608225⟩
