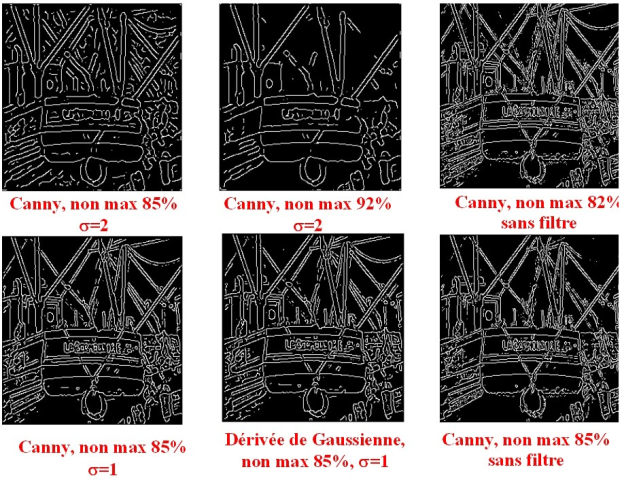

Ces images de contours sont obtenues à partir du seuillage des maxima locaux du module du gradient résultant de l'application d'un filtre de Canny sur l'image étudiée. Pour l'image centrale du bas une dérivée de gaussienne approche le filtre de Canny. Un filtrage passe-bas est parfois appliqué avant calcul du gradient à partir d'un masque gaussien d'écart-type σ. Divers seuils sont utilisés. Le pourcentage indique la proportion des maxima locaux du gradient de l'image éliminés. Un seuil de 85 % signifie que 15 % des contours les plus significatifs de l'image sont conservés, les contours étant extraits à partir des maxima locaux dans plusieurs directions du gradient.
