Image Année : 2008

Visualisation de défauts de structure par la méthode d'holographie en temps moyenné

Résumé

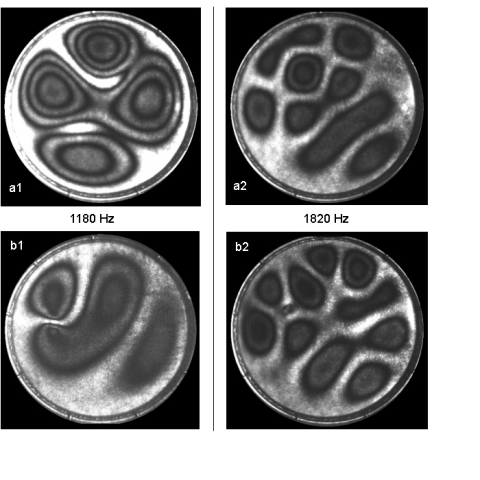

La méthode d'holographie en temps moyenné peut être utilisée pour détecter des défauts dans des structures. En effet, la présence d'un défaut modifiera la structure modale de la vibration. Par comparaison avec la signature vibratoire d'une structure saine, on pourra identifier les modifications et les défauts non débouchant et invisibles. Cette figure illustre cette possibilité en montrant deux signatures modales obtenues avec une excitation de 1180Hz pour une structure saine (a1) et pour une structure avec défaut (b1).On observe parfaitement la présence du défaut (à gauche) et la modification de structure modale qu'il engendre. Les figures (a2) et (b2) illustrent l'influence d'un défaut pour une excitation à 1820Hz.

Dates et versions

sfo-00288165 , version 1 (01-07-2008)

Identifiants

  • HAL Id : sfo-00288165 , version 1

Citer

Pascal Picart. Visualisation de défauts de structure par la méthode d'holographie en temps moyenné. 2008. ⟨sfo-00288165⟩
